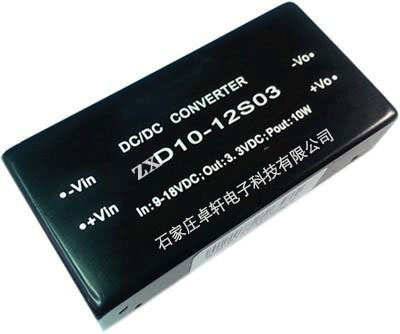

■ 宽输入电压范围，单、双路输出
■典型转换效率80%
■ 300KHz 工作频率
■ 内置输入滤波器
■ 尺寸：50.8*25.4*11（mm）
典型应用
■ 工业仪表、数字电路、电子通信设备
■卫星导航、遥感遥测、地面通讯、便携设备
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称12V | 9 | 12 | 18 | Vdc | |
| 标称24V | 18 | 24 | 36 | |||
| 标称48V | 36 | 48 | 72 | |||
| 标称110V宽范围 | 70 | 110 | 140 | |||
| 输入反射纹波电流 | 满载，标称输入电压 | 10% | 15% | Ionom | 峰峰值 |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1 | ±1.0% | Vonom | ||||
| Vo2 | ±3.0% | ||||||
| 源效应 | 满载，输入低端～高端 | ±0.2% | Vonom | ||||
| 负载效应 | 标称输入电压，20%～100%标称负载 | ±0.5% | Vonom | ||||
| 启动时间 | 输入低端～高端 | 10 | ms | ||||
| 输出过流保护 | 标称输入电压 | 120% | lonom | ||||
| 输出纹波与噪声 | 20MHz BW,满载，标称输入电压 | Vo≤5V | 50 | mV | 同轴电缆测试法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 5V |
100 | ||||||
| 输出短路保护 | 截止型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.03% | ℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 隔离电压 | 输入、输出及外壳之间 | 500 | Vdc | ||||
| 隔离电阻 | 输入、输出及外壳之间 | 500 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作壳温 | 自由空气对流 不降额 |
工业级 | -25 | 85 | ℃ | 满载 |
|
| 军品级 | -40 | 95 | ℃ | ||||
| 航天级 | -55 | 125 | ℃ | ||||
| 工作环境温度 | 自由空气对流 不降额 |
工业级 | -25 | 55 | ℃ | 满载 |
|
| 军品级 | -40 | 70 | ℃ | ||||
| 航天级 | -55 | 85 | ℃ | ||||
| 存储温度 | 工业级 | -40 | 105 | ℃ | |||
| 军品级 | -50 | 125 | ℃ | ||||
| 航天级 | -60 | 125 | ℃ | ||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 型号 | 输入电压范围（V） | 标称输入电压（V） | 标称输出电压（V） | 标称输出电流（A） | 输出功率（W） | 效率（%） |
| ZXD10C-□S3.3 | 4.5～9 9～18 18～36 36～72 70～140 |
5 12 24 48 110 |
3.3 | 3 | 10 | 78 |
| ZXD10C-□S05 | 5 | 2 | 10 | 80 | ||
| ZXD10C-□S12 | 12 | 0.83 | 10 | 81 | ||
| ZXD10C-□S15 | 15 | 0.67 | 10 | 82 | ||
| ZXD10C-□S24 | 24 | 0.4 | 10 | 82 | ||
| ZXD10C-□S48 | 48 | 0.2 | 10 | 83 | ||
| ZXD10C-□D05 | ±5 | ±1 | 10 | 80 | ||
| ZXD10C-□D12 | ±12 | ±0.4 | 10 | 81 | ||
| ZXD10C-□D15 | ±15 | ±0.33 | 10 | 82 |
<
<
<
<
