■宽输入电压范围,单、双、叁路输出
■ 典型转换效率83%
■ 300KHz 工作频率
■ 内置输入滤波器
■尺寸:50.8*50.8*12.7(mm)
典型应用
■ 工业仪表、数字电路、电子设备
■ 卫星导航、遥感遥测、地面通讯、便携设备
输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
输入电压范围 | 标称12V | 9 | 12 | 18 | Vdc | |
标称24V | 18 | 24 | 36 | |||
标称48V | 36 | 48 | 72 | |||
标称110V宽范围 | 70 | 110 | 140 | |||
遥控特性(正逻辑) | 关断时输入电流 | 30 | mA | 注 1 | ||
低电平 | 0 | 0.4 | V | |||
高电平 | 1.5 | 5.0 | V | |||
遥控特性(负逻辑,尾缀/P) | 关断时输入电流 | 30 | mA | 注 2 | ||
低电平 | 0 | 0.4 | V | |||
高电平 | 1.5 | 5.0 | V | |||
输入反射纹波电流 | 满载,标称输入电压 | 10% | 15% | Ionom | 峰峰值 |
输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
输出电压精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
Vo2,Vo3 | ±2.0% | ±3.0% | |||||
输出电压调节 | 满载,标称输入电压 Vo1 | ±10% | Vonom | ||||
源效应 | 满载,输入低端~高端 | Vo1 | ±0.2% | Vonom | |||
Vo2,Vo3 | ±1.5% | ||||||
负载效应 | 标称输入电压,20%~100%标称负载 | Vo1 | ±0.5% | Vonom | |||
Vo2,Vo3 | ±4.0% | ||||||
启动时间 | 输入低端~高端 | 10 | ms | ||||
输出过流保护 | 标称输入电压 | 120% | lonom | ||||
输出纹波与噪声 | 20MHz BW,满载,标称输入电压 | Vo≤5V | 50 | mV | 同轴电缆测试法 峰峰值 |
||
Vo≥24V | 200 | ||||||
其它 | 100 | ||||||
输出短路保护 | 截止型,自恢复 | ||||||
温度系数 | 满载,标称输入电压 | ±0.02% | ℃ |
一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
隔离电压 | 输入、输出及外壳之间 | 500 | Vdc | ||||
隔离电阻 | 输入、输出及外壳之间 | 500 | MΩ | ||||
MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
工作壳温 | 自由空气对流,不降额 | 工业级 | -25 | 85 | ℃ | 满载 |
|
军品级 | -40 | 95 | ℃ | ||||
航天级 | -55 | 125 | ℃ | ||||
工作环境温度 | 自由空气对流,不降额 | 工业级 | -25 | 55 | ℃ | 满载 |
|
军品级 | -40 | 70 | ℃ | ||||
航天级 | -55 | 85 | ℃ | ||||
存储温度 | 工业级 | -40 | 105 | ℃ | |||
军品级 | -50 | 125 | ℃ | ||||
航天级 | -60 | 125 | ℃ | ||||
管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ |
型号 | 输入电压范围(V) | 标称输入电压(V) | 标称输出电压(V) | 标称输出电流(A) | 输出功率(W) | 效率(%) |
ZXD25D-□S3.3 | 9~18 18~36 36~72 70~140 |
12 24 48 110 |
3.3 | 7.58 | 25 | 80 |

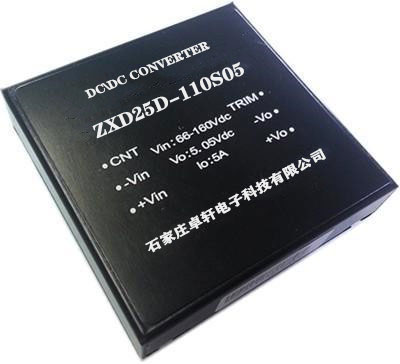

ZXD25D-□S05 | 5 | 5.00 | 25 | 83 | ||
ZXD25D-□S09 | 9 | 2.78 | 25 | 84 | ||
ZXD25D-□S12 | 12 | 2.08 | 25 | 85 | ||
ZXD25D-□S15 | 15 | 1.67 | 25 | 85 | ||
ZXD25D-□S18 | 18 | 1.39 | 25 | 83 | ||
ZXD25D-□S24 | 24 | 1.04 | 25 | 84 | ||
ZXD25D-□S28 | 28 | 0.89 | 25 | 85 | ||
ZXD25D-□S48 | 48 | 0.52 | 25 | 80 | ||
ZXD30D-□S3.3 | 3.3 | 9.09 | 30 | 83 | ||
ZXD30D-□S05 | 5 | 6.00 | 30 | 84 | ||
ZXD30D-□S09 | 9 | 3.33 | 30 | 85 | ||
ZXD30D-□S12 | 12 | 2.50 | 30 | 85 | ||
ZXD30D-□S15 | 15 | 2.00 | 30 | 83 | ||
ZXD30D-□S18 | 18 | 1.67 | 30 | 84 | ||
ZXD30D-□S24 | 24 | 1.25 | 30 | 85 | ||
ZXD30D-□S28 | 28 | 1.07 | 30 | 80 | ||
ZXD30D-□S48 | 48 | 0.63 | 30 | 83 | ||
ZXD25D-□T05V12V | 5±12 | 3±0.4 | 25 | 83 | ||
ZXD25D-□T05V15V | 5±15 | 3±0.3 | 25 | 83 |
