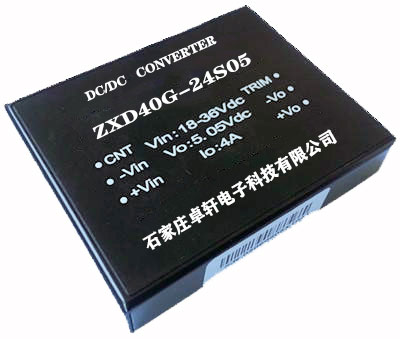

插针式模块40W

在线咨询全国热线
189-0339-0754

产品特点
  ■  宽输入电压范围，单、双、叁路输出
  ■ 典型转换效率83%
  ■ 200KHz 工作频率
  ■  内置输入滤波器
  ■ 尺寸：50.8*50.8*12.7（mm）

典型应用
  ■  工业仪表、数字电路
  ■ 卫星导航、遥感遥测、地面通讯、电子设备、便携设备

输入特性	条件	最小	典型	最大	单位	备注
输入电压范围	标称12V	9	12	18	Vdc
	标称24V	18	24	36
	标称48V	36	48	72
	标称110V宽范围	70	110	140
遥控特性（正逻辑）	关断时输入电流			30	mA	注 1
	低电平	0		0.4	V
	高电平	1.5		5.0	V
遥控特性（负逻辑，尾缀/P）	关断时输入电流			30	mA	注 2
	低电平	0		0.4	V
	高电平	1.5		5.0	V
输入反射纹波电流	满载，标称输入电压		10%	15%	Ionom	峰峰值

注1：逻辑参考地-Vin，低电平关断，高电平或悬空工作。注2: 逻辑参考地-Vin，低电平工作，高电平或悬空关断。

输出特性	条件		最小	典型	最大	单位	备注
输出电压精度	Vo1			±0.5%	±1.0%	Vonom
	Vo2，Vo3			±2.0%	±3.0%	Vonom
输出电压调节	满载，标称输入电压 Vo1				±10%	Vonom	Vo2随Vo1变化
源效应	满载，输入低端～高端	Vo1			±0.2%	Vonom
源效应	满载，输入低端～高端	Vo2，Vo3			±1.5%	Vonom
负载效应	标称输入电压，20%～100%标称负载	Vo1			±0.5%	Vonom
负载效应	标称输入电压，20%～100%标称负载	Vo2，Vo3			±4.0%	Vonom
启动时间	输入低端～高端				10	ms
输出过流保护	标称输入电压		120%			lonom
输出纹波与噪声	20MHz BW,满载，标称输入电压	Vo≤5V			50	mV	同轴电缆测试法峰峰值
		Vo≥24V			200
		其它			100
输出短路保护	截止型，自恢复
温度系数	满载，标称输入电压				±0.02%	℃

一般特性	条件		最小	典型	最大	单位	备注
隔离电压	输入、输出及外壳之间		500			Vdc
隔离电阻	输入、输出及外壳之间			500		MΩ
MTBF	MIL-HDBK -217(25℃)				600000	h
工作壳温	自由空气对流不降额	工业级	-25		85	℃	满载
		军品级	-40		95	℃
		航天级	-55		125	℃
工作环境温度	自由空气对流不降额	工业级	-25		55	℃	满载
		军品级	-40		70	℃
		航天级	-55		85	℃
存储温度		工业级	-40		105	℃
		军品级	-50		125	℃
		航天级	-60		125	℃
管脚焊接温度	每个管脚焊接时间小于10S			300		℃

型号	输入电压范围（V）	标称输入电压（V）	标称输出电压（V）	标称输出电流（A）	输出功率（W）	效率（%）
ZXD30G-□S3.3	9～18 18～36 36～72 70～140	12 24 48 110	3.3	9.09	30	84
ZXD30G-□S05			5	6.00	30	85
ZXD30G-□S09			9	3.33	30	85
ZXD30G-□S12			12	2.50	30	86
ZXD30G-□S15			15	2.00	30	86
ZXD30G-□S18			18	1.67	30	84
ZXD30G-□S24			24	1.25	30	85
ZXD30G-□S28			28	1.07	30	85
ZXD30G-□S48			48	0.63	30	86
ZXD40G-□S3.3			3.3	12.12	40	86
ZXD40G-□S05			5	8.00	40	84
ZXD40G-□S09			9	4.44	40	85
ZXD40G-□S12			12	3.33	40	85
ZXD40G-□S15			15	2.67	40	86
ZXD40G-□S18			18	2.22	40	86
ZXD40G-□S24			24	1.67	40	84
ZXD40G-□S28			28	1.43	40	85
ZXD40G-□S48			48	0.83	40	85
ZXD30G-□D0505			±5	±3	30	83
ZXD30G-□D1212			±12	±1.25	30	85
ZXD30G-□D2424			±24	±0.63	30	86
ZXD40G-□D0505			±5	±4	40	83
ZXD40G-□D1212			±12	±1.67	40	85
ZXD40G-□D2424			±24	±0.83	40	86
ZXD40G-□T05V12V			5±12	6±0.4	40	83
ZXD40G-□T05U15V			5±15	5±0.6	40	83
