便装式模块20W-70W

在线咨询全国热线
189-0339-0754
产品特点
   ■  4倍宽输入电压范围,单双路输出
   ■典型转换效率87%
   ■200KHz 工作频率
   ■内置输入滤波器

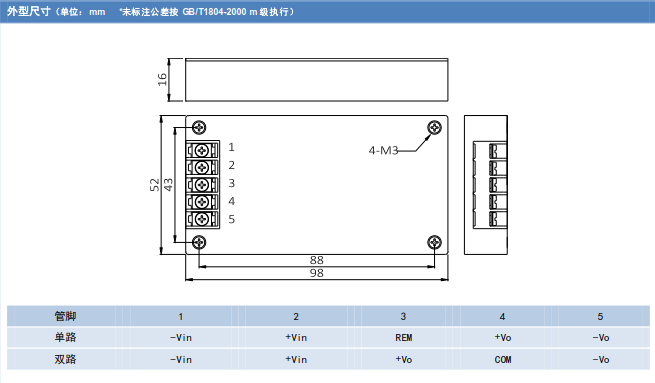

   ■尺寸:98*52*16(mm)

典型应用
  ■ 定向定位、卫星导航设备
  ■ 铁路机车、通讯装置、发射装置、车载移动

入特性 条件 最小 典型 最大 单位 备注
输入电压范围 标称18V 9 18 36 Vdc
标称36V 18 36 80
标称48V 36 48 72
标称110V 70 110 140
遥控特性(正逻辑) 关断时输入电流     10 mA 注 1
低电平 0   0.4 V
高电平 1.5   5.0 V
遥控特性(负逻辑,尾缀/P) 关断时输入电流     10 mA 注 2
低电平 0   0.4 V
高电平 1.5   5.0 V
输入反射纹波电流 满载,标称输入电压   10% 15% Ionom 峰峰值
注1:逻辑参考地-Vin,低电平关断,高电平或悬空工作。 注2: 逻辑参考地-Vin,低电平工作,高电平或悬空关断。

输出特性 条件 最小 典型 最大 单位 备注
输出电压精度 Vo1   ±0.5% ±1.0% Vonom
Vo2   ±2.0% ±3.0%
源效应 满载,输入低端~高端     ±0.3% Vonom
负载效应 标称输入电压,20%~100%标称负载     ±0.5% Vonom
启动时间 输入低端~高端     10 ms
输出纹波与噪声 20MHz BW,满载,标称输入电压 Vo≤5V     150 mV 同轴电缆测试法
峰峰值
Vo≥24V     250
其它     200
输出短路保护 恒流型,自恢复
温度系数 满载,标称输入电压     ±0.02%



一般特性 条件 最小 典型 最大 单位 备注
隔离电压 输入、输出及外壳之间 500     Vdc
隔离电阻 输入、输出及外壳之间   500
MTBF MIL-HDBK-217(25℃)     200000 h
工作壳温 自由空气对流,不降额 工业级 -25   85
满载
军品级 -40   95
航天级 -55   105
工作环境温度 自由空气对流,不降额 工业级 -25   55
满载
军品级 -40   70
航天级 -55   85
存储温度   工业级 -40   105
军品级 -50   125
航天级 -60   125
管脚焊接温度 每个管脚焊接时间小于10S   300

型号 输入电压范围(V 标称输入电压(V 标称输出电压(V 标称输出电流(A 输出功率(W 效率(%
ZXD50EA-□S3.3 9~36
18~80
36~72
70~140
18
36
48
110
3.3 15.15 50 79
ZXD50EA-□S05 5 10.00 50 82
ZXD50EA-□S12 12 4.17 50 87
ZXD50EA-□S15 15 3.33 50 85
ZXD50EA-□S18 18 2.78 50 85
ZXD50EA-□S24 24 2.08 50 87
ZXD50EA-□S28 28 1.79 50 87
ZXD100EA-□S3.3 3.3 30 100 79
ZXD100EA-□S05 5 20 100 82
ZXD100EA-□S09 9 11 100 85
ZXD100EA-□S12 12 8.3 100 85
ZXD100EA-□S15 15 6.6 100 87
ZXD100EA-□S24 24 4.1 100 85
ZXD100EA-□S28 28 3.5 100 86
ZXD100EA-□S48 48 2.0 100 87
ZXD30EA-□S3.3 3.3 5.0 30 79
ZXD30EA-□S05 5 6.0 30 82
ZXD30EA-□S12 12 2.5 30 82
ZXD30EA-□S15 15 2.0 30 85
ZXD30EA-□S18 18 1.6 30 86
ZXD30EA-□S24 24 1.25 30 87
ZXD30EA-□S48 48 0.625 30 85
ZXD50EA-□D05 ±5 ±5 50 83
ZXD50EA-□D12 ±12 ±2 50 85
ZXD50EA-□D24 ±24 ±1 50 85
ZXD50EA-□D48 ±48 ±0.5 50 87
(仅列出典型型号,其它型号,请确定功率、输入电压及输出电压,致电我公司。)
