■宽输入电压范围，单、双、叁路输出
■ 典型转换效率85%
■ 300KHz 工作频率
■ 内置输入滤波器
■尺寸：50.8*50.8*12.7（mm）
典型应用
■ 工业仪表、数字电路、电子设备
■ 卫星导航、遥感遥测、地面通讯、便携设备
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称12V | 9 | 12 | 18 | Vdc | |
| 标称24V | 18 | 24 | 36 | |||
| 标称48V | 36 | 48 | 72 | |||
| 标称110V宽范围 | 70 | 110 | 140 | |||
| 遥控特性（正逻辑） | 关断时输入电流 | 30 | mA | 注 1 | ||
| 低电平 | 0 | 0.4 | V | |||
| 高电平 | 1.5 | 5.0 | V | |||
| 遥控特性（负逻辑，尾缀/P） | 关断时输入电流 | 30 | mA | 注 2 | ||
| 低电平 | 0 | 0.4 | V | |||
| 高电平 | 1.5 | 5.0 | V | |||
| 输入反射纹波电流 | 满载，标称输入电压 | 10% | 15% | Ionom | 峰峰值 |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 输出电压调节 | 满载，标称输入电压 Vo1 | ±10% | Vonom | ||||
| 源效应 | 满载，输入低端～高端 | Vo1 | ±0.2% | Vonom | |||
| Vo2，Vo3 | ±1.5% | ||||||
| 负载效应 | 标称输入电压，20%～100%标称负载 | Vo1 | ±0.5% | Vonom | |||
| Vo2，Vo3 | ±4.0% | ||||||
| 启动时间 | 输入低端～高端 | 10 | ms | ||||
| 输出过流保护 | 标称输入电压 | 120% | lonom | ||||
| 输出纹波与噪声 | 20MHz BW,满载，标称输入电压 | Vo≤5V | 50 | mV | 同轴电缆测试法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 100 | ||||||
| 输出短路保护 | 截止型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.02% | ℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 隔离电压 | 输入、输出及外壳之间 | 500 | Vdc | ||||
| 隔离电阻 | 输入、输出及外壳之间 | 500 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作壳温 | 自由空气对流，不降额 | 工业级 | -25 | 85 | ℃ | 满载 |
|
| 军品级 | -40 | 95 | ℃ | ||||
| 航天级 | -55 | 125 | ℃ | ||||
| 工作环境温度 | 自由空气对流，不降额 | 工业级 | -25 | 55 | ℃ | 满载 |
|
| 军品级 | -40 | 70 | ℃ | ||||
| 航天级 | -55 | 85 | ℃ | ||||
| 存储温度 | 工业级 | -40 | 105 | ℃ | |||
| 军品级 | -50 | 125 | ℃ | ||||
| 航天级 | -60 | 125 | ℃ | ||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 型号 | 输入电压范围（V） | 标称输入电压（V） | 标称输出电压（V） | 标称输出电流（A） | 输出功率（W） | 效率（%） |
| ZXD25E-□S3.3 | 9～18 18～36 36～72 70～140 |
12 24 48 110 |
3.3 | 7.58 | 25 | 80 |
| ZXD25E-□S05 | 5 | 5.00 | 25 | 83 | ||
| ZXD25E-□S09 | 9 | 2.78 | 25 | 84 | ||
| ZXD25E-□S12 | 12 | 2.08 | 25 | 85 | ||
| ZXD25E-□S15 | 15 | 1.67 | 25 | 85 | ||
| ZXD25E-□S18 | 18 | 1.39 | 25 | 83 | ||
| ZXD25E-□S24 | 24 | 1.04 | 25 | 84 | ||
| ZXD25E-□S28 | 28 | 0.89 | 25 | 85 | ||
| ZXD25E-□S48 | 48 | 0.52 | 25 | 80 | ||
| ZXD30E-□S3.3 | 3.3 | 9.09 | 30 | 83 | ||
| ZXD30E-□S05 | 5 | 6.00 | 30 | 84 | ||
| ZXD30E-□S09 | 9 | 3.33 | 30 | 85 | ||
| ZXD30E-□S12 | 12 | 2.50 | 30 | 85 | ||
| ZXD30E-□S15 | 15 | 2.00 | 30 | 83 | ||
| ZXD30E-□S18 | 18 | 1.67 | 30 | 84 | ||
| ZXD30E-□S24 | 24 | 1.25 | 30 | 85 | ||
| ZXD30E-□S28 | 28 | 1.07 | 30 | 80 | ||
| ZXD30E-□S48 | 48 | 0.63 | 30 | 83 | ||
| ZXD25E-□T05V12V | 5±12 | 3±0.4 | 25 | 83 | ||
| ZXD25E-□T05V15V | 5±15 | 3±0.3 | 25 | 83 |

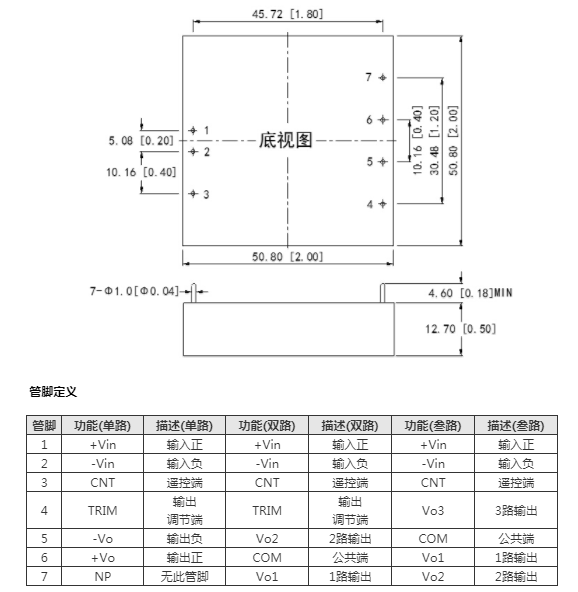

外形尺寸（单位：mm 未注公差按GB/T1804-2000m级执行）
TAF1HBE~%24ZDN(_W_1Q3O~H(1).png)
<
<
<
<
