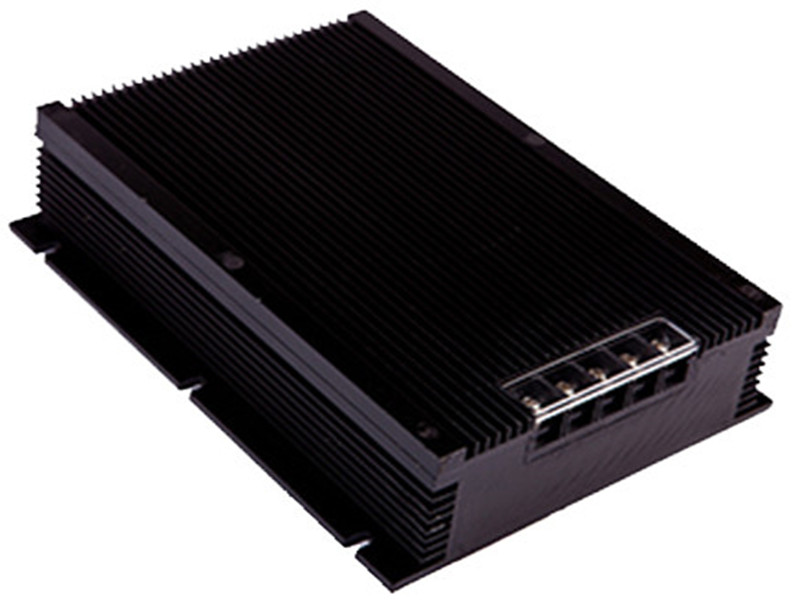

DCDC模块电源500W-3000W

500-3000W DC/DC 电源模块系列

★功率：500-3000W

  ★ 输入电压：9-18、9-36、18-36、18-72、36-72、66-160、200-400、400-800VDC
  ★输出电压：5、9、12、24、28、36、48、110VDC

★输出电流：0.5A~300A

  ★封装尺寸：260×180×60mm;300×200×80mm；480×330×180mm

  ★输出路数：单路、双路、三路、四路
  ★效率：高达91%
★端子出线，六面金属屏蔽

电气参数：

电压精度：≤1%或100mv

负载调整率：≤1%或100mv

电压调整率：vo＞5v ≤0.5%        vo≤5v    ≤1.0%

电流调整率：vo＞5v    ±1.0%     vo≤5v    ±2.0%

瞬态响应：50%~25%的标称负载降跃±4.0%/200us

温度系数：≤150ppm

开关频率：300KHZ  典型（不同功率，工作频率有所不同）

纹波系数：vo＞5v ≤1.0%        vo≤5v    ≤2.0%（20MHZ 频带宽度，满载测试）

输出保护功能

过流保护：限流式

过压保护:打嗝式/关断式

过热保护：自动恢复

效率：≥89%

安全参数

绝缘耐压：输入对外壳   DC1500V  绝缘电阻≥200MΩ

                 输出对外壳   DC500V  绝缘电阻≥200MΩ

                 输入对输出   DC1500V

使用环境

海拔高度：0~5000m

工作温度：-25~55℃    -40~70℃   -55~85℃

储存温度：-45~85℃

相对湿度：5%~95% (无冷凝）

冷却方式：自然冷却、强制风冷

可实现功能

（1）输入电压范围       （2）输出电压可调节       （3）输出电压、电流显示     （4）TTL电平开关控制
